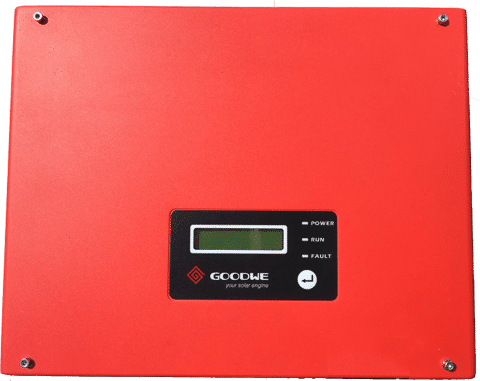

Goodwe Omvormer GW2000NS, gereviseerd, gerepareerd.

• Goodwe omvormer voor een vermogen van 2000 W
• Standaard 3 jaar garantie.
• Incl. montage instructies,  ophangbeugel en aansluit materiaal.
• Maximaal aan te sluiten PV power 2300 W
• Aantal aan te sluiten panelen: 2300/W paneel
• Afmeting: 345* 315* 130 mm ( L*H*D)

Montage instructie goodwe Solar Omvormer GW2000NS

• Om optimale prestaties te bereiken, moet de omgevingstemperatuur lager zijn dan 45°C.
• Om een beter zicht op het LCD display te hebben en om eventuele onderhoudswerkzaamheden gemakkelijker te kunnen uitvoeren, moet de omvormer op ooghoogte warden geïnstalleerd.
• Omvormers mogen NIET in de nabijheid van brandbare en explosieve materialen warden geïnstalleerd. Er mag geen sterk elektromagnetische apparatuur in de buurt van de installatie locatie worden geplaatst.
• Het product label en het waarschuwingssymbool moeten na installatie goed leesbaar zijn.
• lnstalleer de omvormer op een plaats waar hij niet is blootgesteld aan direct zonlicht, regen en sneeuw

Keuze installatie locatie

• Bij de keuze van de beste locatie voor een omvormer moot met het volgende rekening worden gehouden:
• De montage- en installatie methode moot geschikt zijn voor het gewicht en de afmetingen van de omvormer.
• De locatie moet goed geventileerd zijn en mag niet aan direct zonlicht blootgesteld zijn.
• De omvormer moet verticaal of met een achterwaartse hellingshoek van minder dan 15° warden geïnstalleerd. Een zijwaartse helling is niet toegestaan. Het aansluitpaneel moot naar beneden wijzen.
• Om de afvoer van warmte mogelijk te maken en de demontage te vergemakkelijken, moet rond de omvormer genoeg ruimte vrij warden gehouden.

Aansluiting AC zijde

• Controleer of de spanning en frequentie van het elektriciteitsnet overeenkomen met de vereiste spanning en frequentie van de omvormer.
• Aanbevolen wordt om de onderbreker of zekering aan de AC-kant te plaatsen. De stroom ervan moet hoger zijn dan 1,25 maal de nominale stroom.
• Meet de impedantie van de nul leider en de aardleiding om er zeker van te zijn dat deze lager is dan 10 ohm.
• Ontkoppel de onderbreker of zekering tussen de omvormer en het elektriciteitsnet.
• Sluit de omvormer als volgt aan op het elektriciteitsnet:
• Steek de AC-kabel door de componenten in de volgende volgorde: schroef kap, eenogige afdichtingsring, isolatielichaam en plaatstalen onderdelen. De wijze waarop de AC-kabel wordt aangesloten, zie onderstaande afbeelding.

Controle lampjes

• De gele, groene en rode controlelampjes zijn respectievelijk voor POWER (aan/uit), RUN (in bedrijf) en FAULT (storing)
• Geel: Dit lampje brandt als de omvormer onder spanning staat. Als bij WiFi-modellen het lampje knippert met een frequentie van 0,5 seconde aan en 0,5 seconde uit, dan is de WiFi­ module niet verbonden met de WiFi-router. Knippert het lampje met een frequentie van 2,5 seconden aan en 2,5 seconden uit, dan is de WiFi-module wel met de WiFi-router verbonden maar kan hij geen data van de webserver ontvangen. Altijd aan betekent dat de communicatie met de webserver in orde is.
• Groen: Dit lampje brandt als de omvormer energie levert. Brandt het lampje niet, dan wekt de omvormer op dat moment geen energie op.
• Rood: Dit lampje brandt als zich abnormale omstandigheden voordoen. Brandt het lampje niet, dan is alles normaal.
